Líne Táirgthe Próifíl

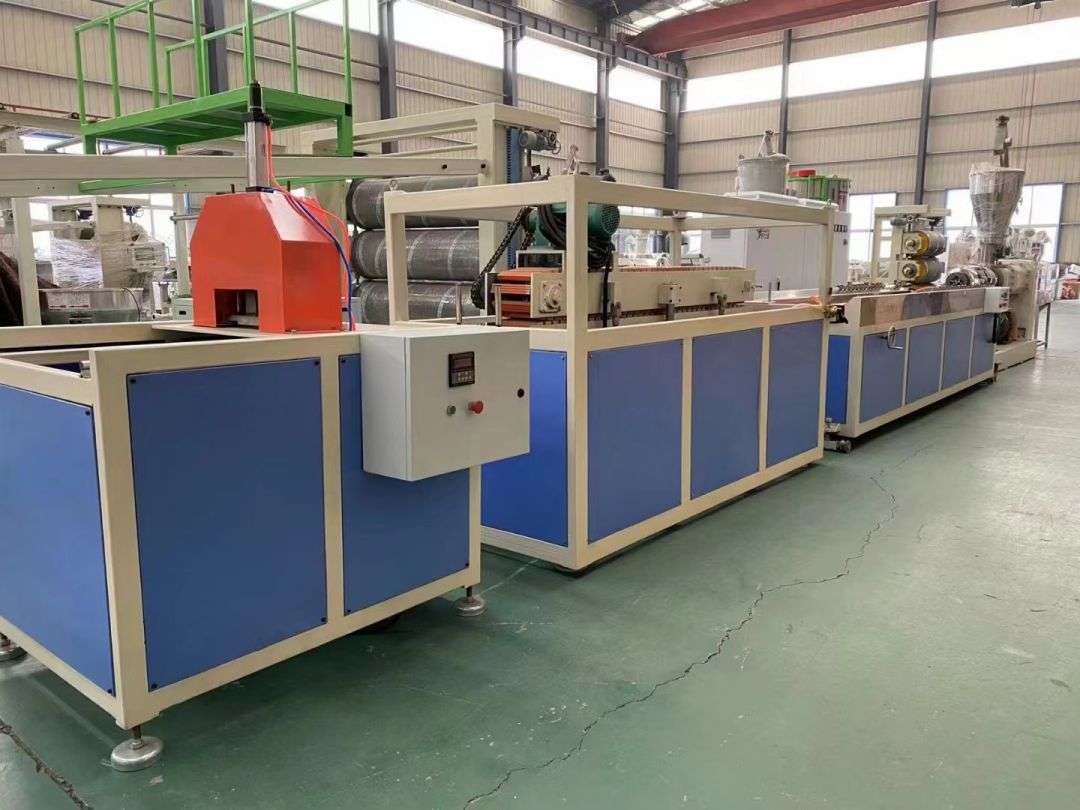

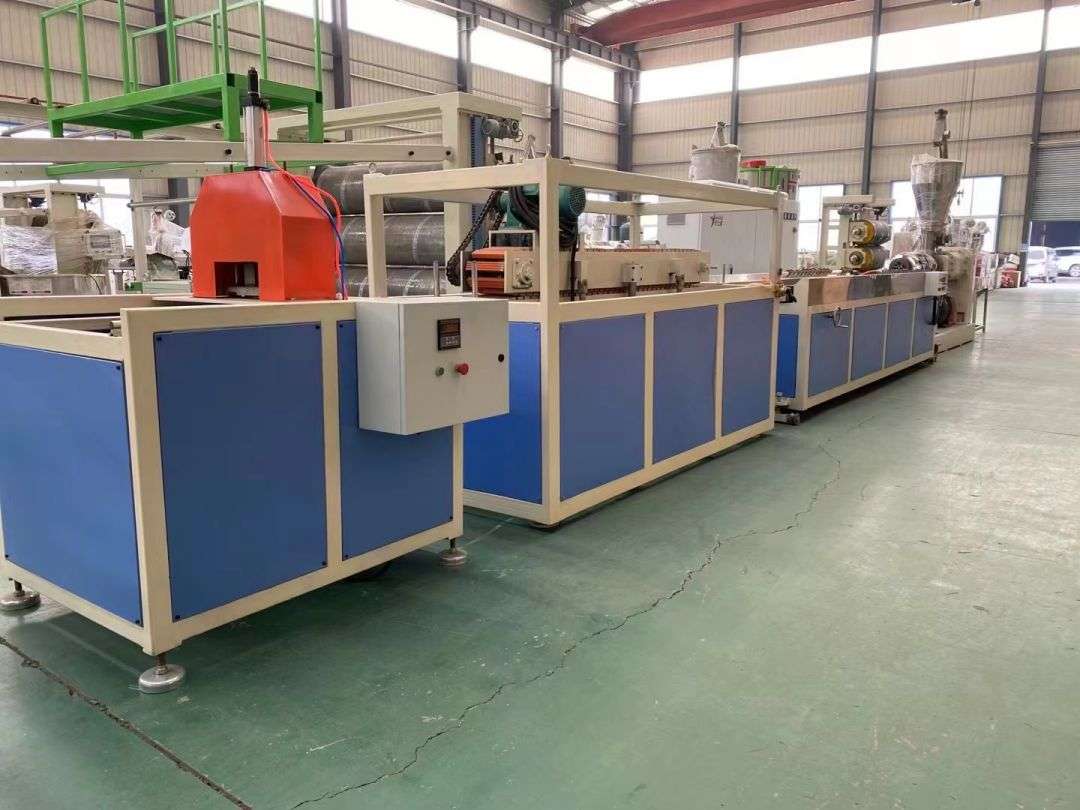

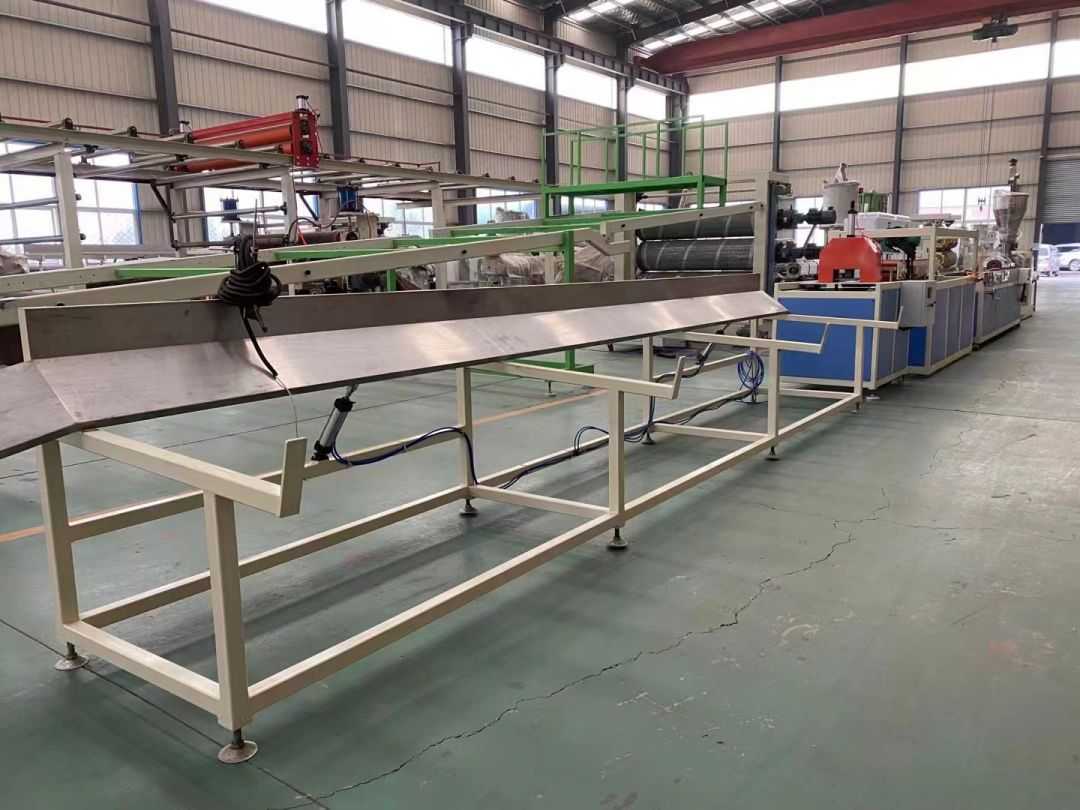

Líne Táirgthe Próifíl Úsáideann an líne táirgeachta próifíle easbhrúiteoirí dhá-scriú cónúla sraith SJSZ-65/132, ardáin múnlaithe bhfolús cruach dhosmálta, tarracóirí crawler, meaisíní comhtháite gearrtha uathoibríoch, agus racaí díluchtaithe smeach. Tá an ardán múnlaithe feistithe le caidéal folúis ardbhrú agus caidéal uisce, atá inchoigeartaithe go ceithrethoiseach. Tá an tarracóir clampáilte go haeroibritheach. Úsáideann an meaisín gearrtha uathoibríoch fad seasta lasc taistil chun gearradh go fad seasta. Tá an raca cruachta 6 méadar ar fad, déanta as cruach dhosmálta, agus iompaithe go haeroibritheach.

Seol Fiosrúchán

Cur síos ar an Táirge

Líne Táirgthe Próifíl

Úsáideann an líne táirgeachta próifíle easbhrúiteoirí dhá-scriú cónúla sraith SJSZ-65/132, ardáin múnlaithe bhfolús cruach dhosmálta, tarracóirí crawler, meaisíní comhtháite gearrtha uathoibríoch, agus racaí díluchtaithe smeach. Tá an ardán múnlaithe feistithe le caidéal folúis ardbhrú agus caidéal uisce, atá inchoigeartaithe go ceithrethoiseach. Tá an tarracóir clampáilte go haeroibritheach. Úsáideann an meaisín gearrtha uathoibríoch fad seasta lasc taistil chun gearradh go fad seasta. Tá an raca cruachta 6 méadar ar fad, déanta as cruach dhosmálta, agus iompaithe go haeroibritheach.

cás

taispeáint táirge

tionscadal	paraiméadar teicniúil

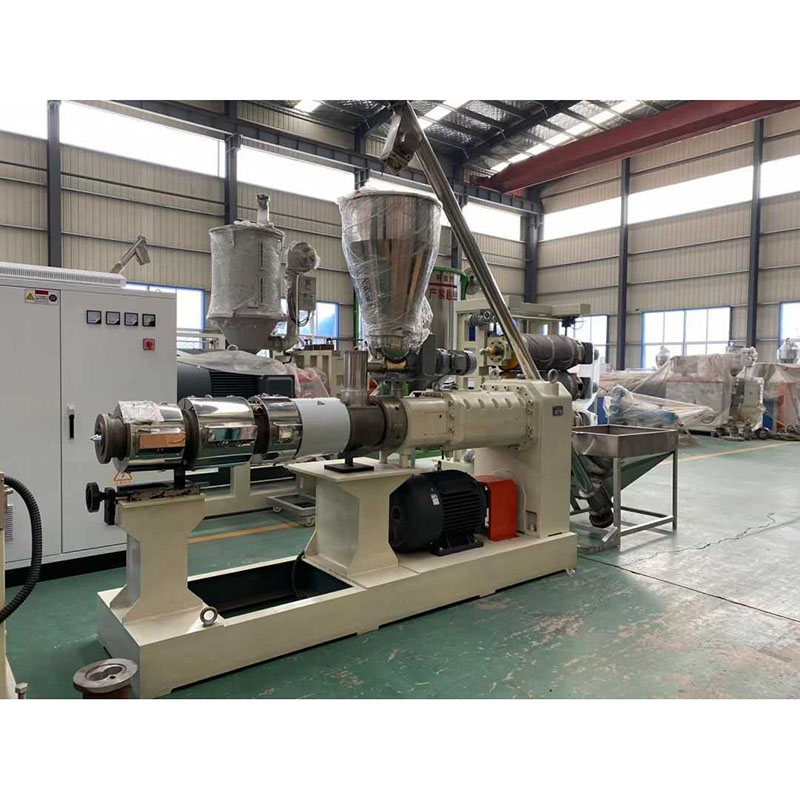

príomh-inneall
comh-aireachta rialaithe leictreachais	* Aer lasc: Chint * Níl an tiús cruach a úsáidtear níos lú ná 1.5 mm, agus tá na comhpháirteanna leictreacha go léir de bhrandaí aitheanta go maith
Toirt táirgeachta (kg / h)	100-200 (a athrú le méid easbhrúite éagsúla ábhar próiseáilte agus coinníollacha oibriúcháin)
méid (mm)	3670 x 1500 x 2350 mm
meáchan (kg)	3000 kg
Méadrú uathoibríoch agus dríodair beathaithe	Ábhar: cruach dhosmálta
Líne tarchurtha cumhachta	córas trí phas ceithre sreang
Rialaitheoir teochta, le feidhmeanna stad éigeandála agus cosanta	Tábla rialaithe teochta Chliste Feidhm aláraim cosanta ró-reatha Córas cosanta ró-ualach ardvoltais.
gné	Ard lomadh, éifeacht plaisteachú maith, luas easbhrúite próifíl ard-aschur (100-160kg / h) den mhéid comhfhreagrach chun freastal ar riachtanais aschuir na líne táirgeachta. Tá airíonna garbh ag ábhair déantúsaíochta ardleibhéil agus páirteanna marthanacha.
Conas a thaispeánfar sonraí an phainéil oibríochta	taispeáint digiteach
Scriú: cóimhiotal ardchaighdeáin 38CrMoAIA tiús ciseal nítríde 0.7mm, cruas dromchla HV940, Ra0.4um Branda cáiliúla na Síne
trastomhas (mm)	65/132mm
fad gníomhach (mm)	2140mm
chainníocht	Airteagal 2
foirmi	taper
Luas Luas (r/nóim)	1~34 (Dioutward)
Cóimhiotal ardchaighdeáin druma 38CrMoAIA tiús ciseal nítríde 0.7mm, cruas dromchla HV940, Ra0.4um
Cineál sorcóir meaisín	feistí monolithic
Modh téimh	Fáinne téimh alúmanam a réitigh
Líon na limistéar téimh	Réimse 4
cumhacht téimh (kw)	30Kw（11/4/6/8）
raon teochta (℃)	50 ~ 350 ℃
Líon na limistéar fuaraithe	3 Ceantar
Croí sreabhadh comhcheangailte	45 #, dromchla istigh chrome-plátáilte
sliocht chuisnithe	Tá an lucht leanúna 3X250w fuaraithe
mheán fuaraithe	aer
dearbhú cáilíochta	Saol seirbhíse níos mó ná 10,000 uair an chloig
Modh láimhseála an druma meaisín	Cruas cóimhiotal dúbailte HRC 55-62
2. Córas tiomána agus córas luasmhoillithe
Cumhacht mótair príomh-tiomáinte	37kw, mótair branda cáiliúil Shandong
Modh oibre an phríomh-mhótair	Mótar asincrónach trí phas, ceangailte go díreach leis an giarbhosca, an mótar le rialtóir comhshó minicíochta athraitheach
Luas an phríomh-inneall tiomána	30 ~ 1400r/nim
Branda an ghiarbhosca	Bosca fearas ard-torsion cothrománach, fearas crua claonta fiacail
roth fearas	Cóireáil insíothlú nítrigine, is é 20CrMoTi an t-ábhar fearas
bosca ticéad poist	Tá an dá seafta laghdaithe bosca dáileacháin á dtiomáint ag giaranna tacach
Modh rialaithe luais an phríomh-mhótair	Rialú luas AC
3. córas caidéalaithe folúis
cineál	caidéal folúis fáinne uisce
cumhacht mótair	3kw
Mód oibre mótair	mótair asincrónach trí phas
céim folúis	0~-0.8p
caidéal folúis	Ráta sceite: 60m³ / h

1. 240 Tábla socraithe folúis

méid (mm)	400012001475mm (lena n-áirítear méid an iarnróid treorach)
Ábhar pláta uisce	cruach dhosmálta
Líon na nozzle aeir agus uisce nozzle	Thart ar 60
Bog an mótar roimh agus tar éis	0.75KW (1 tacar)
caidéal uisce	3KW
Cineál caidéal folúis	Caidéal folúis fáinne uisce
Cumhacht caidéil folúis	Dó, 4kw
folúschéim (Mpa)	0~-0.8p
Suíomh agus modh nasctha an nozzle gal uisce	Suíomh: an dá thaobh den chéim socraithe: cineál seasta
Modh coigeartaithe airde an ionaid	Cochlear worm lámhleabhar
comh-aireachta rialaithe	1, oibriú éasca. 2、 Déan an tábla socruithe a fhíorú roimh agus tar éis coigeartú leictreach, coigeartú láimhe suas agus síos. 3、 Déantar fearais leictreacha de Chint 4、 Tá cosaint ró-ualaigh ag gach mótar.
Toirt agus cainníocht an umar uisce	Thart ar 150L

Paraiméadair sonraíochta ginearálta

Soláthar uisce uathoibríoch agus rialú draenála

Tábla Fholúis 1

Bog 700mm mm agus ar aghaidh

Mionchoigeartú ar chlé agus ar dheis ± 30mm

Tá dioscaí uisce déanta as cruach dhosmálta

Is furasta píopaí agus trealamh seachtrach a shuiteáil agus a athchóiriú go héasca.

Déantar na píopaí seachtracha go léir le haghaidh soláthar uisce agus draenála de mhéid 1 "-2" píopaí cruach ghalbhánuithe.

cuma mhaith

2. Tarracóir Crawler

Fada, X agus leathan (mm)	1800mm x 1500mm x 1700mm
Luas tarraingthe (m / nóim) tarraingt uasta drawbar	0.8-5 m/I 4000 N
Cumhacht mótair tarraingthe (kw)	2.2kw x 1
Bealach rian	aeroibrithe
Mód nasc mótair	nasc réalta
líon na mótar	1
luas mótair	10~1450r/nim
Rianaigh fad éifeachtach	1500mm
Rialú luas mótair	Mótar AC, rialáil luas inverter
Modh rubair agus rian a nascadh	Go tapa ceangailte le scriúnna, éasca a shuiteáil agus a bhaint
Saintréithe bloic tarraingthe	Comhcheangail le bloic rubair agus cruach Q235A, le dea-marthanacht agus friotaíocht caitheamh
An clammode mód	rialú aeroibrithe
Airde lár an tarracóra	1000 ± 50 mm, luas tarraingthe inchoigeartaithe, sioncrónach.
Brú aeir comhbhrúite	0.5~0.7Mpa
Modh athbhreoslaithe slabhra	Breisiú láimhe
comh-aireachta rialaithe Sorcóir & páirteanna aeroibrithe	Páirteanna leictreacha: Chint Úsáideann Yadke an sorcóir
Gach páirteanna aeroibrithe: Yadker × Tá an rialtóir tarracóra ar an gclár rialaithe folúis × Déantar na doirse agus na boscaí ar na taobhanna eile le tiús pláta cruach 1.5mm. × Tá cuma an tarracóra go hálainn.

Meaisín Comhtháite Gearradh Uathoibríoch

3. Meaisín gearrtha: 1,200 MM X 1160 MM X 1600 MM
Mód brú Cruinneas gearrtha Airde gearrtha Gearr cumhacht mótair	ciorcad aeroibrithe ≤2mm ≤150mm 1.5 kw
Leithead uasta gearrtha	260 mm
modh méadar	lasc fhótaileictreach
Brú comhbhrú aeir	0.5~0.7Mpa
